LF-Vertikalstrom-Werkbank

aufgebaut über Reinraumarbeitsplatz

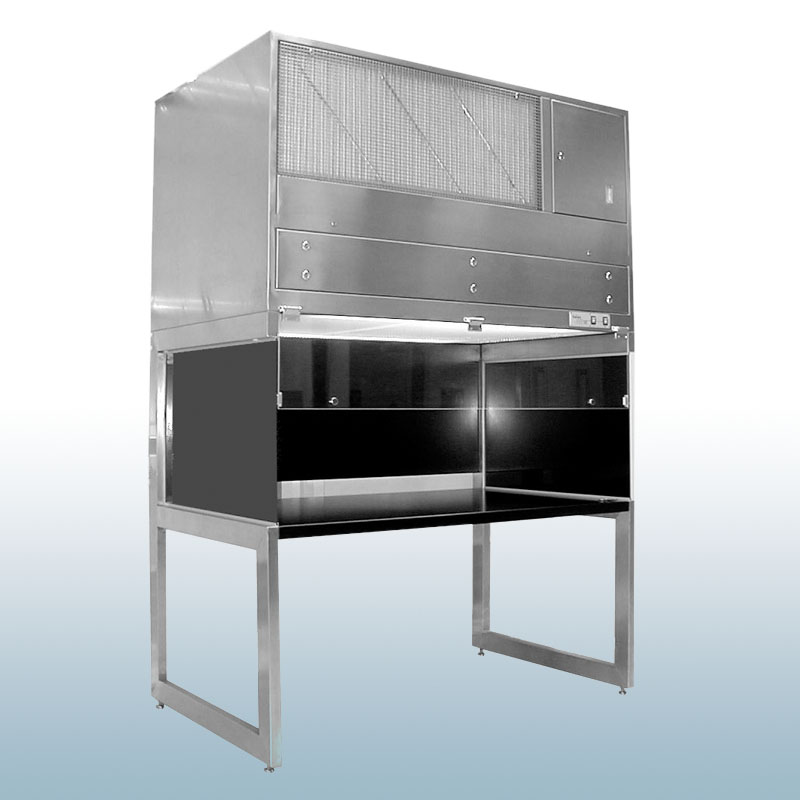

LF-Vertikalstrom-Werkbank
LF-Vertikalstrom-Werkbank

Die LF-Vertikal-Strom Werkbank kann den entsprechenden Bedürfnissen in Breite, Tiefe, Höhe oder Länge passend gefertigt werden. Im u.a. Fall ist der obere Teil der Werkbank von der Decke abgehängt und an ein Gerät (Compounder) angepasst. Zum besseren Handling des Compounders wurde die Frontscheibe (hier aus Plexiglas gefertigt) in geteilter Ausführung gebaut., so dass eine einfache Beladung möglich ist.

Der untere Teil besteht aus einem fahrbaren Edelstahltisch und ist mit einer perforierten Arbeitsplatte versehen, um eine möglichst hohe laminare Luftströmung zu erreichen. Die Umgebungsluft wird durch einen Vorfilter vorne an der Werkbank angesaugt und über den Hauptfi lter (H14) in den Arbeitsbereich geleitet. Haupt- und Vorfilter sind einfach von vorne wechselbar.

LF-Vertikal­strommodul für die Pharma­industrie

auf raumgerechter Stützkonstruktion aufgebaut

LF-Gerät mit Streifenvorhang bis Bodennähe für Maschinenabschottung (Ausführung als Standgerät)
LF-Gerät mit Streifen­vorhang bis Bodennähe für Maschinen­abschottung (Ausführung als Standgerät)
Geräte­breite Geräte­tiefe Gebläse­kasten­breite HOSCH-­Filter­zellen Span­nung Be­leucht­ung Ge­bläse Luft­strom Ge­räte­ge­wicht
B T b 1 An­zahl Ab­mes­sung­en Volt Watt Watt m³/h ca. kg
1290 1940 1130 2 914 x 1220 x 150 220 4 x 36 1460 3600 300
1290 2435 1130 3 762 x 1220 x 150 380 6 x 36 3300 4500 380
1595 1940 1435 2 914 x 1525 x 150 380 4 x 58 3300 4500 370
1595 2435 1435 3 762 x 1525 x 150 380 6 x 58 3300 5640 470
1940 1940 1780 2 914 x 1830 x 150 380 4 x 58 4340 5420 445
1940 2435 1780 3 762 x 1830 x 150 380 6 x 58 4500 6780 555

Technische Änderungen vorbehalten – Geräte mit Sonder­abmessungen auf Anfrage.

Lebensmittel­industrie

Einhausung eines Lebensmittel­herstell­bereiches mittels LF Modul, zur keimfreien Bearbeitung.

Einhausung eines Lebensmittelherstellbereiches mittels LF Modul, zur keimfreien Bearbeitung.


LF-Vertikal­strommodul

Produktschutz-Werkbank, Ständer in A- oder G-Form (optimal für die Optik-Industrie)

LF-Vertikal­strommodul
LF-Vertikal­strommodul
LF-Vertikal­strommodul
LF-Vertikal­strommodul
In die Decke integriertes LF Modul fahrbaren Arbeitstischen
In die Decke integriertes LF Modul fahrbaren Arbeitstischen
LF Modul von der Decke abgehängt als Fertigungsstraße für Parenterale Ernährungslösungen.
LF Modul von der Decke abgehängt als Fertigungsstraße für Parenterale Ernährungslösungen.
Zur besseren Einbringung von Utensilien sind die Frontscheiben klappbar gestaltet.
Fahrbare Edelstahltische mit einer perforierten Arbeitsplatte für beste Stömungsverhältnisse Partikel Monitoring integriert in die Reinraumwand.
Vertikalstrom Modul für Parenterale Ernärunglösungen
Vertikalstrom Modul für Parenterale Ernärunglösungen
LF Modul als stehende Konstruktion mit Edelstahl Vierkantrohrrahmen
LF Modul als stehende Konstruktion mit Edelstahl Vierkantrohrrahmen
Seitliche Begrenzungen mit überlappenden PVC Vorhängen für die Herstellung von TPN Lösungen in einem Krankenhaus

Modulgehäuse

Je nach Kundenwunsch fertigen wir Gehäuse aus:

  • pulverbeschichtetem Stahlblech
  • Edelstahl (1.4301) 1.4572
  • Seitenwände aus 2-Scheiben-Sicherheitsglas
  • Vollkunststoff

Steuerung (optional)

  • Bedienung über Folientastatur
  • Anzeige der Volumenstromgeschwindigkeit
  • Anzeige bei notwendigem Filterwechsel
  • automatische Regulierung des Volumenstroms in Abhängigkeit der Filterverschmutzung
  • Luftströmungen werden durch Prozessoren überwacht und durch optische Anzeige signalisiert

LF-Horizontal­strommodul

LF-Horizontall­strommodul
LF-Horizontall­strommodul
LF-Horizontall­strommodul
LF-Horizontall­strommodul

Sonder­konstruktion für Produkt­schutz

Konstruktion für Produktschutz
Sonder­konstruktion für Produkt­schutz

Raum-in-Raum Lösungen

Raum-in-Raum Lösungen
Raum-in-Raum Lösungen
Raum-in-Raum Lösungen
Raum-in-Raum Lösungen

Weitere Beispiele für individuelle Sonder­konstruktionen

Edelstahltisch, perforiert faltbar
Edelstahltisch, perforiert faltbar

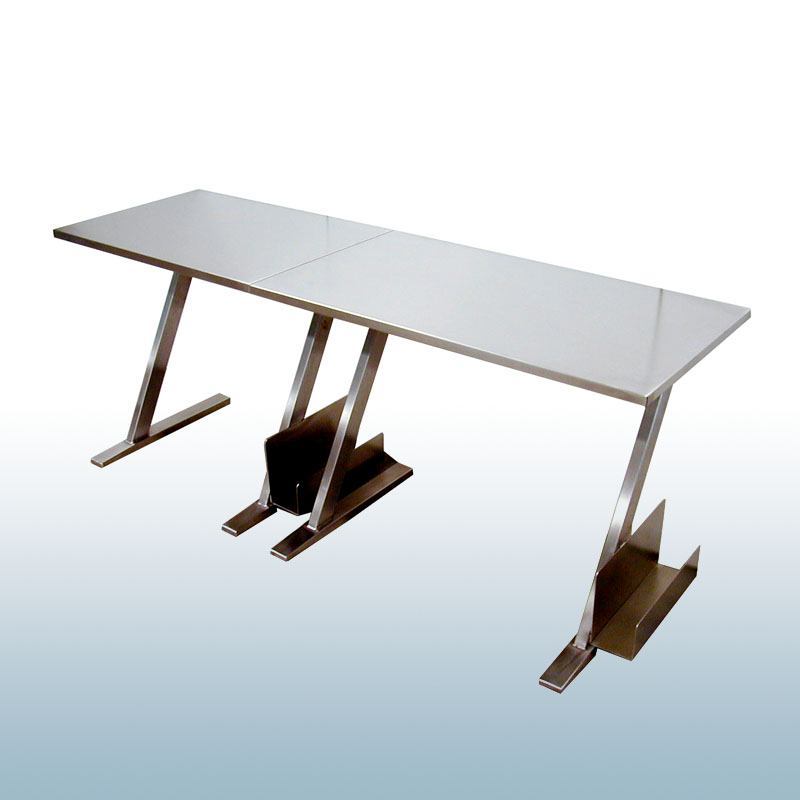

Edelstahl Arbeitstisch
Edelstahl Arbeitstisch
elek. verstellbar
elek. verstellbar
fahrbares Edelstahl Regal
fahrbares Edelstahl Regal
Schwerlast Edelstahl Regal
Schwerlast Edelstahl Regal
Edelstahl Rolltisch (Beistallwagen)
Edelstahl Rolltisch (Beistallwagen)

3D Konstruktionen

3D Konstruktionen
3D Konstruktionen
